产品特点:
◆采用介质隔离点燃源防爆措施达到电器防爆的目的是正压通风防爆柜的防爆原理。即:把用户所有的电器元件装在一个充满正压力洁净介质的壳体内,使外部环境中易燃的混合性气体物质无法接触到电器元件在正常工作 时所产生的电火花或危险温度,从而达到电器防爆的目的;
◆本产品可根据用户要求安装各种普通的检测仪表、分析 仪表、显示仪表、监视器、微电脑触摸屏、大功率变频 器以及普通电器元件,对用户内装电器元件基本不受限 制;
◆ 产品采用主、副盘结构,主盘为正压腔,内装用户所需的电器元件和防爆必须的检压传感系统、通风布气系统、气压调节系统等;副盘内装防爆换气自控系统、防爆电源自切换系统、防爆报警系统、防爆压力显示系统、进出气源连接口,自供气规格产品的副盘内还装有防爆供气装置;
◆可按用户要求分别定制成箱式、琴台式和柜式结构,柜式又分为上下结构和左右结构。箱式一般采用钢板焊接而成,表面喷塑,前开门操作;琴台式和柜式其柜架采用标准型材焊接,表面喷塑,对其各接合面都经过了特殊的密封处理,前开门操作后开门维修;钢板材料一般选用冷轧钢板,也可根据用户要求选用不锈钢材质;
◆符合GB3836-2000、IEC6079标准要求。

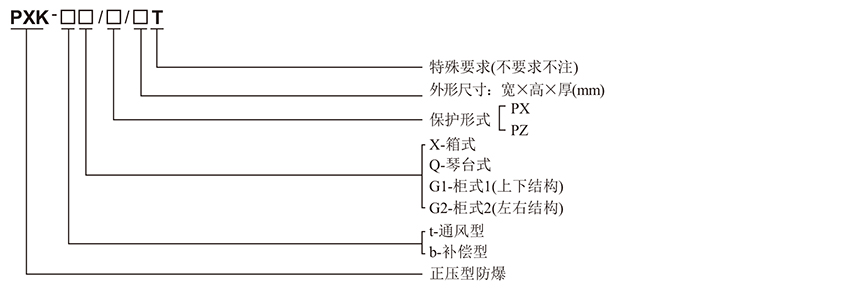

型号含义:

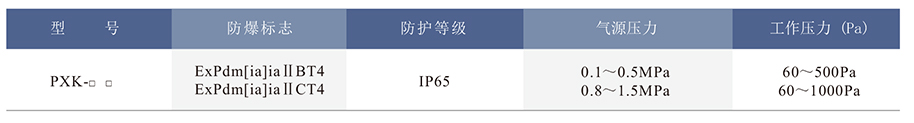

主要技术参数:
功能说明:
PX 系列正压柜
◆产品设置换气连锁、产品投运前,只有经过主盘内腔换气,并达到规定的时间和换气量后,确保主盘内部吹除了易燃易爆气体,副盘才能受电,并开始检测主腔气压,确保产品投运时,电器元件已被洁净介质有效隔离。
◆只有主盘内腔气压满足规定的气压要求时,副盘内电源自动切换系统才会向主腔送电。
◆ 主盘内腔工作气压为100Pa≤P≤800Pa;当气压高于800Pa时,自控系统自动关闭进气或开启排气阀,自动调整内部气压,保证产品不受高气压 冲 击而变形损坏。当气压低于100Pa时,自控系统自动报警(声光),并开启进气,自动调整内部补气,补气成功时,自动恢复正常,不成功且内部气压降到60Pa时,必要时可设置系 统自动断电。
◆ 副盘自控系列为不间断连续监控,并显示主盘内腔各压力参数。
◆正压通风型为不间断连续供风,正压腔内电器元件的工作热量可随时带走,具有良好的散热功能。内部可装检测仪表、分析仪表、显示仪表、低压电器、变频器、软起动器、计算机等,整台产品可作为设备起动、控制、中央信号处理及控制系统。
◆正压补偿型为间断型供气,正压腔具有良好的保压密封性能。
◆同型号产品可多台并联运行。
◆用户提供气源时,须配备洁净或惰性气体气源,一般情况下,用户现场的仪表气源可满足要求。气源压力为 0.1MPa≤P≤0.5Mpa。
◆产品适用电源系统为交流三相四线制380/220系统及所有弱电系统,不适用于高压系统。
PZ 系列正压柜
为专用于2区而设计的一种正压防爆柜,PZ系列PX系列相比省略了检查换气时间的安全间隙,仅标志换气的时间,由用户在主腔通电前按要求进行;另外,当内部气压低于100Pa时,自控系统自动报警(声光)并开启进气,自动调整内部补气,补气成功时,自动恢复正常,不成功且内部气压降到60Pa时,系统不自动断电,继续报警。

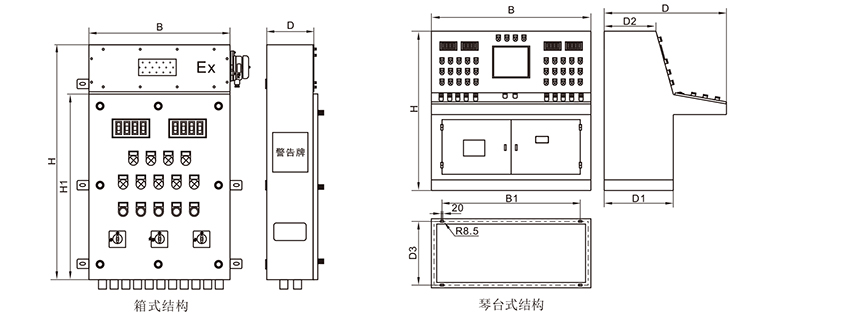

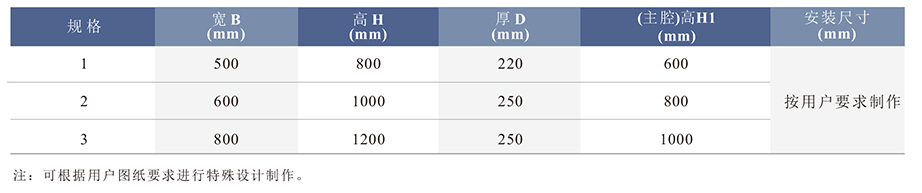

箱式结构外形及安装尺寸:
琴台式结构外形及安装尺寸:

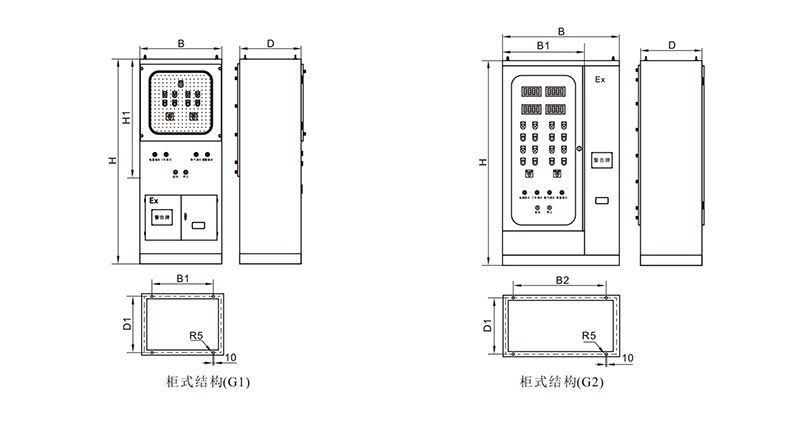

柜式结构外形图:

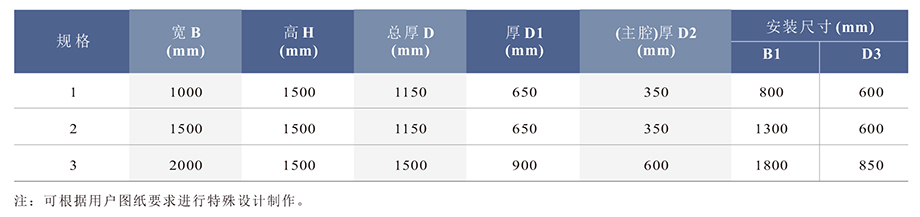

外形及安装尺寸:
