适用场所:
适用于IIA、IIB、IIC类含有爆炸性气体环境,温度组别为T1~T4的2区室内外危险场所或20区、21区、22区爆炸性或可燃性粉尘场所室内外的照明。
性能特点:
灯具防爆型式为复合型或粉尘防爆型,适用于爆炸危险场所照明使用。
灯具由光源腔、电器箱和接线腔构成,密闭式设计。
铝合金压铸镇流器箱内含镇流器、接线端子等电器。光源腔外壳由纯铝成型,内部设有镜面反射器。灯具外表面聚脂喷涂。
聚碳酸脂棱晶透光罩,卡扣夹持式连接。镇流器箱侧面开盖结构。
灯具具有耐腐蚀性好,发光效率高,照射范围广,光线柔和,经久耐用之优点。
灯具设有橡胶密封垫,密封可靠,防护性能好。
灯具造型新颖、美观大方,安装维护方便,适用中低棚照明。
本灯具适用管吊式、吸顶式、吸壁式和立杆式安装。(见安装示意图)。
电磁感应灯光源,功率因数高,高光效,使用范围广,长期使用免维护。
电磁感应灯特点:
1.电磁感应灯无电极和灯丝,具有超长寿命,长年使用免维护,寿命是白炽灯的70多倍,金属卤化物灯5~6倍。
2.高效节能,有效发光效率约139Plm/w,功率因数高达0.99,比白炽灯节电80%。
3.稳定性好,在电压波动180~250V范围内仍可正常启动稳定工作。
4.绿色环保,通过国家EMC检验,无电磁污染、无频闪,眼睛不易疲劳。
5.瞬时启动,启动和再启动时无须延时,可瞬时点亮。
6.光源显色性好,显色指数≥80。
技术参数:
执行GB3836.1、 GB3836.2和GB3836.3《爆炸性气体环境用电气设备》(等效于IEC60079和EN系列标准); GB12476.1《可燃性粉尘环境用电气设备》(等效于IEC61241和EN系列标准)。
防爆标志: Ex ed??CT3。
粉尘防爆标志:DIP A20 TA.T4
外壳防护等级:IP65。
防腐等级:WF2。
适用光源:电磁感应灯 120W。
额定工作电压:220V 50Hz。
引入口:G3/4”或φ44mm。
电缆外径:?9~?10.5mm。
安装高度:6-9米
安装方式:
安装形式 | 灯具型号 | 安装附件 | 数量 | 选配件 | 数量 |
管吊式 | SBD1105-YQL150A | 300mm长G3/4吊管 | 1根 | SHB系列防爆接线盒 | 1只 |
G3/4内外丝防爆活接头 | 1只 | ||||
吸顶式 | SBD1105-YQL150B | SBH系列防爆接线盒 | 1只 | ||
G3/4双外丝防爆活接头 | 1只 | ||||
吸壁式 | SBD1105-YQL150C1 | 90°吸壁弯管 | 1根 | SHB系列防爆接线盒 | 1只 |
拉杆、钩钉 | 1套 | G3/4内外丝防爆活接头 | 2只 | ||
吸壁式 | SBD1105-YQL150C2 | 120°吸壁弯管, | 1根 | SHB系列防爆接线盒 | 1只 |
拉杆、钩钉 | 1套 | G3/4内外丝防爆活接头 | 2只 | ||
护栏立杆式 | SBD1105-YQL150D | 护栏立杆 | 1件 | SHB系列防爆接线盒 | 1只 |
G3/4防爆连通节 | 1只 | ||||
管卡 | 2付 | ||||
法兰立杆式 | SBD1105-YQL150E | 法兰立杆 | 1件 | SHB系列防爆接线盒 | 1只 |
11/4弯杆 | 1根 |
注:1.选配件及数量为安装示意图所需,用户应根据需要在订货时另外选购。灯具与安装基座连接螺栓用户自备
2.A型灯具安装口和护栏立杆式接线盒出线口均另配有加强防水密封件。

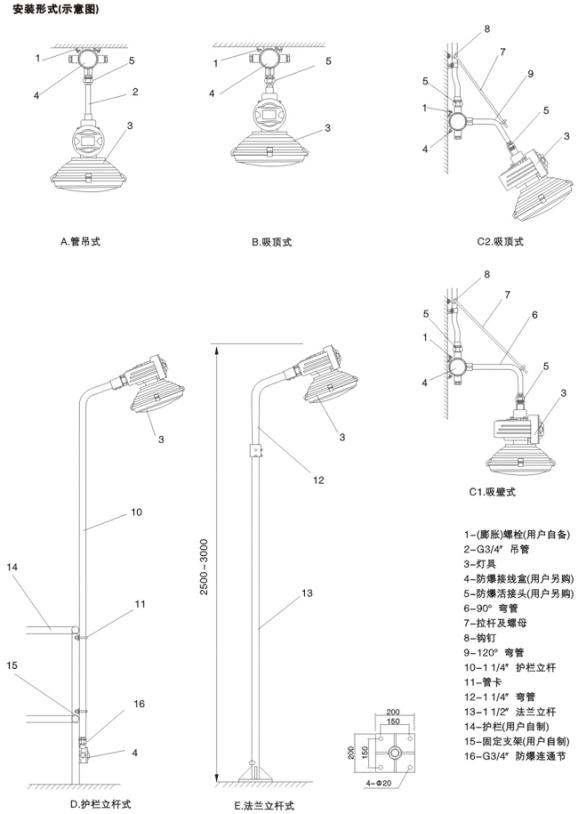

安装形式(示意图)
◇品质保证
本产品严格按照ISO9001:2000一般质量管理体系标准进行质量控制,确保产品质量高于国家标准,完全达到设计要求,产品实行5年保用,自购买之日起5年内,产品正常使用下出现任何故障由本公司负责免费维护。
