适用场所:
适用于非防爆区域的矿山副巷道、电缆隧道、设备维护隧道、小型人行通道、廊道等。适用于大型设备及仓库、设备工作台等局部补光照明。
性能特点:
●具有下场环照型和对称环照型两种配光型号,分别满足狭长环境和对称环境的照明需求
●运用先进的光学和照明原理优化设计的光学透镜和透明件,光线柔和,照度均匀,有效控制炫光,减小工作人员的视觉疲劳.
●光源具有冷白和暖白两种色温选择,无频闪,节能环保.
●发热原件贴壳散热设计,光源腔和电器腔分离设计,有效的控制各部件的温升,延长LED和其他电子元件的使用寿命,保证灯具长期稳定可靠工作.
●高强度铝合金外壳和先进的表面喷涂工艺,防腐等级WF2,可在各种腐蚀性环境中长期可靠工作.
●优化的结构设计,防护等级IP65,确保灯具防水防尘.
●产品体积小、重量轻,不但袖珍美观,而且抗震能力好.
●产品具有吸顶式、壁挂式、吊环式和吊杆式等多种安装方式,适应不同现场环境的照明需求.
●采用优质LED光源,寿命长,平均使用寿命达50000小时以上.
●LED光源光效高,产品节能效果好,耗电量只是相等光通量的白炽灯的12.5%左右.
●产品具有低压和高压两种型号,低压型号的电压范围AC/DC30~42V,高压型号的电压范围AC/DC85~260V,分别能满足AC/DC36V、AC/DC11V、AC/DC127V、AC/DC220V多种工作电压的需求.
技术参数:
额定电压:AC/DC24~220V 50/60Hz
适配光源:LED
光源功率:24W
外壳防护:IP65
防腐等级:WF2
绝缘等级:I
进线螺纹:G3/4
引入电缆:φ8~φ12mm
外形尺寸:φ203x175x204mm
总重量:1.7Kg
使用方法:
●灯具出厂时,已配置长约0.5m的电缆线,方便安装使用.
●如果配置的电缆线长度不足,应根据工作现场的实际照明需要,准备好相应长度的φ6~φ8mm三芯电缆线.
● 扳开外壳上的两个锁扣打开后盖,将准备好的三芯耐高温点连线,按接线座上标明极性,火线接"L"端,零线接"N"端,地线接地线端,再将引入口的电缆线用葛兰接头压紧后,合上后盖,扣紧锁扣、较后将三芯电缆线另一端接通,即可实现照明.
注意事项:
●低压型号能在AC/DC30~45V内工作,较佳的工作电压范围是36V±5%,高压型号能在AC/DC80~265V内工作,分别能满足AC/DC110,AC/DC127,AC/DC220V的工作电压需求.
●低压灯具如果一个回路的灯具数量较多时,请保证回路主线路缆导体面积有足够的余量,建议:使用4m㎡铜芯电缆线的回路,灯具间距为10m,接入回路的灯具数不超过15套,使用6m㎡铜芯电缆线的回路,灯具间距为10m,接入回路的灯具数不超过20套,避免回路压降过大而导致灯具启动不良或自熄.
●狭长环照型灯具的配光方向如底盖尖头所示,也就是在灯具安装时,保证底盖尖头方向与通道走向平行由于受配光方向的限制,狭长环照型灯具不设吊环安装方式配置.
配用光源:
订货编号 | 光源 | 额定功率(W) | 光通量(丨m) | 平均使用寿命(h) |
NFC9183-L24 | LED | 24 | 1200 | 50000 |

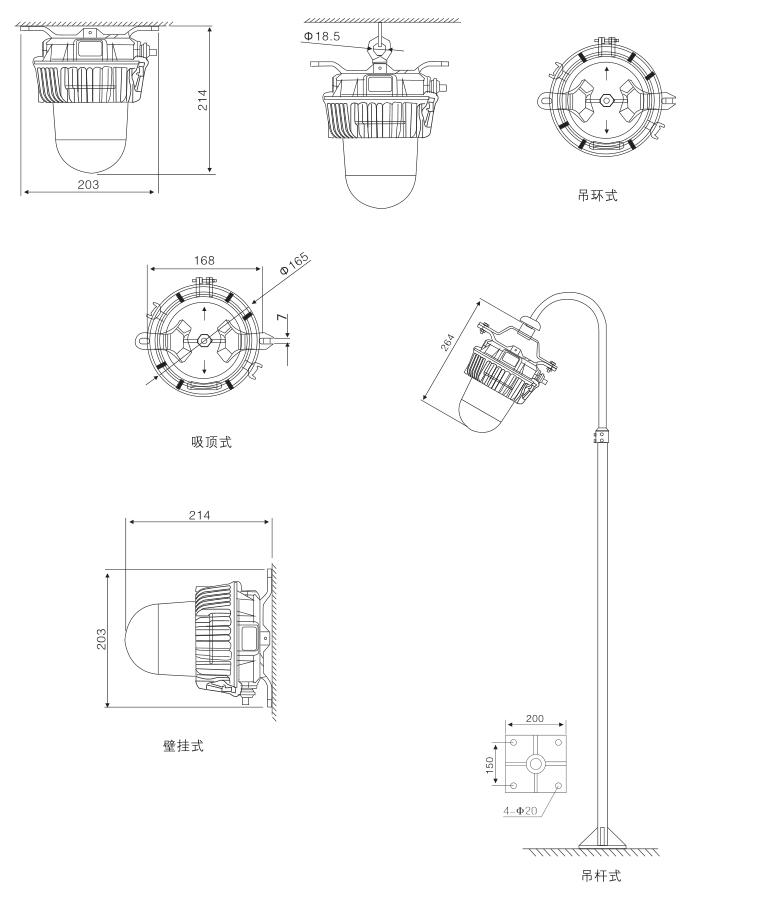

安装外形图:
◇品质保证
本产品严格按照ISO9001:2000一般质量管理体系标准进行质量控制,确保产品质量高于国家标准,完全达到设计要求,产品实行3年保用,自购买之日起3年内,产品正常使用下出现任何故障由本公司负责免费维护。
